Лебедка электрическая ТЭЛ-5


Лебедка электрическая ТЭЛ-5 Лебедка электрическая ТЭЛ-5 Лебедка электрическая ТЭЛ-5 Лебедка электрическая ТЭЛ-5 Лебедка электрическая ТЭЛ-5 5.00 из 5 | 2 оценки
Лебедка электрическая ТЭЛ-5
Цена: 560 000 ₽
Доставка и оплата
Гарантия и сервис
-
+
Добавить в заказ
Купить в один клик

Описание Характеристики Вопросы-ответы Документация 1

Описание

Лебедка предназначена для производства подъемно-транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.

Лебедка ТЭЛ-5 может быть изготовлена с выходными характеристиками, необходимыми заказчику:

  • преобразователь частоты навивки (для осуществления плавного запуска и прекращения работы);
  • управление - выносное или с радиосистемой;
  • звуковое оповещение.

Работает с редуктором Ц2У-160.

Возможна комплектация оцинкованным канатом и электрооборудованием во взрывобезопасном исполнении. Выпускаются в двух исполнениях - для тропического и умеренного климата. Крепление на площадке необходимо производить горизонтально. Рабочий режим - средний, при температурном диапазоне от + 40°С до - 40°С.

Расчетный срок эксплуатации модели составляет 10 лет.

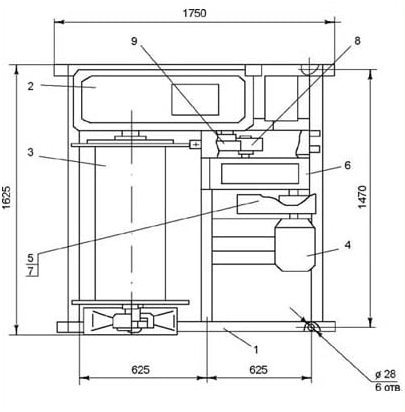

Схема лебедки ТЭЛ-5

Схема лебедки ТЭЛ-5

1. Сварная рама

2. Редуктор цилиндрический Ц2У-315

3. Барабан для намотки троса

4. Электродвигатель 3 кВт

5. Муфта втулочно-пальцевая с тормозным шкивом

6. Редуктор двухступенчатый Ц2У-160

7. Колодочный тормоз ТКГ-160

8. Шестерня

9. Шестерня

Технические характеристики

Тяговое усилие (кгс) 5000
Расчетная скорость навивки каната на первом слое (м/с) 0.028
Диаметр каната (мм) 22.5
Габаритный размер (мм) 1600х1600х980
Масса (без каната) (кг) 990
Редуктор Ц2У-160/Ц2У-315
Мощность электродвигателя при ПВ 40% (кВт) 3
Тормоз ТКГ-160
Рабочая температура (°С) от +40 до –40
Рабочее напряжение электросети 380В, частота тока 50Гц
Срок службы (лет) 10

Вопросы и ответы

Собрали ответы на частые вопросы по подбору, заказу, доставке и обслуживанию грузоподъёмного оборудования.

? От какой электросети работает лебёдка ТЭЛ-5?
Лебёдка работает от трёхфазной сети переменного тока напряжением 380 В и частотой 50 Гц. Мощность электродвигателя — около 4 кВт, что обеспечивает энергоэффективную работу без избыточного потребления.
? Сколько метров каната вмещает барабан лебёдки?
Канатоёмкость барабана зависит от исполнения и обычно составляет от 200 до 250 метров при диаметре каната около 22 мм. Точные параметры уточняйте у менеджера, так как комплектация может отличаться.
? Можно ли использовать лебёдку для подъёма людей?
Нет, лебёдка ТЭЛ-5 не предназначена для подъёма людей, а также для работы с взрывоопасными или ядовитыми веществами. Она рассчитана исключительно на перемещение грузов в горизонтальном или близком к горизонтальному направлении.
? Какой срок службы у лебёдки ТЭЛ-5?
Производитель устанавливает срок службы лебёдки в 10 лет при соблюдении правил эксплуатации и своевременном техническом обслуживании. Реальный срок может варьироваться в зависимости от интенсивности использования и условий хранения.
? Как часто нужно обслуживать лебёдку?
Рекомендуется регулярно проверять состояние каната на износ и обрывы прядей, смазывать редуктор согласно техническому паспорту и осматривать крепления на горизонтальной площадке. Периодичность полного техобслуживания обычно указывается в эксплуатационной документации производителя.

Остались вопросы? Свяжитесь с менеджером — специалист уточнит параметры оборудования, поможет с подбором и подготовит предложение под вашу задачу.

Документы для скачивания

Чертеж лебедки ТЭЛ-5
